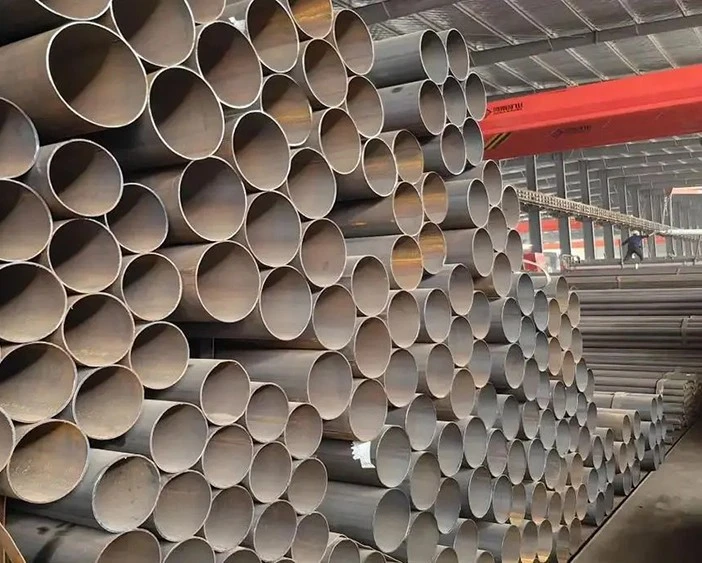

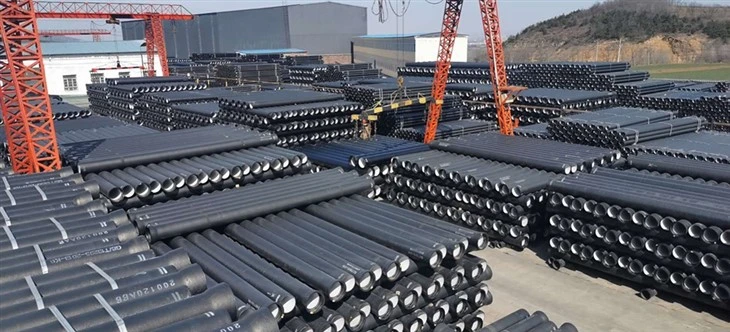

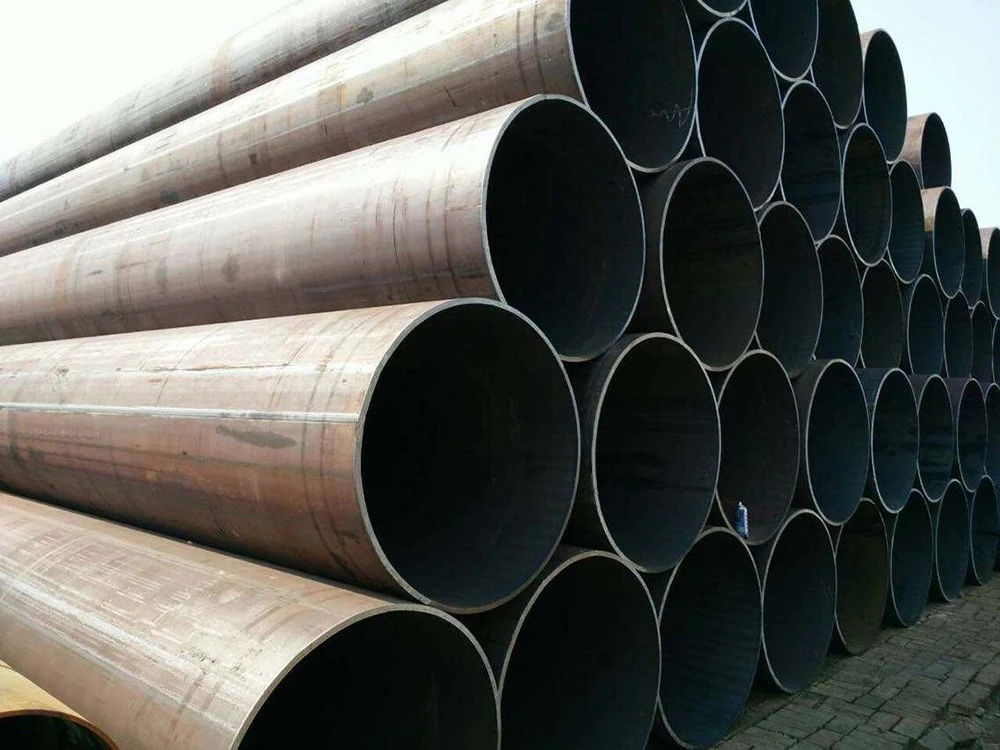

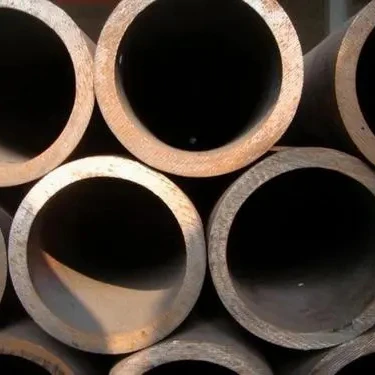

직선 심 용접 파이프

1. 보드 프로브:대구경 수중 아크 용접 직선 심 강관을 제조하는 데 사용되는 강판이 생산 라인에 들어간 후 전체 보드를 먼저 초음파 검사합니다.

2. 에지 밀링:강판의 두 모서리는 모서리 밀링 머신을 통해 양면 밀링되어 필요한 판 폭, 판 모서리 평행도 및 홈 모양을 달성합니다.

3. 사전 굽힘 가장자리:사전 굽힘 기계는 판의 가장자리를 미리 구부리는 데 사용되므로 판의 가장자리는 요구 사항의 곡률을 갖습니다.

4. 형성:JCO 성형기에서는 여러 단계를 거쳐 미리 절곡된 강판의 전반부를 "J"자형으로 압착한 후, 나머지 절반도 역시 절곡하여 "C"자형으로 압착하며, 마침내 "O" 모양의 개구부가 형성됩니다.

9. 엑스레이 검사 I:결함 탐지 감도를 보장하기 위해 이미지 처리 시스템을 사용하여 내부 및 외부 용접부에 대한 100% X선 산업용 TV 검사;

10. 직경 확장:수중 아크 용접 직선 심 강관의 전체 길이가 확장되어 강관의 치수 정확도가 향상되고 강관의 내부 응력 분포가 개선됩니다.

11. 수압 테스트:강관이 시험 압력의 표준 요구 사항을 충족하는지 확인하기 위해 시험 후 강관을 확장하는 수압 시험 기계에서 기계에는 자동 기록 및 저장 기능이 있습니다.

12. 모따기:검사된 강관은 파이프 끝 홈의 필요한 크기를 달성하기 위해 파이프 끝에서 가공됩니다.
